力士樂變量柱塞泵型號選型參考詳解常見故障及解決方法

力士樂變量柱塞泵型號選型參考詳解：

舉例型號：A10VSO18DFR1/31R-PPA12N00
A10VS→斜盤式變量泵，此系列工業驅動用，公稱壓力 28MPa，最高壓力35MPa；
O    →運行方式，此系列用于開式回路系統；
18   →排量規格此型號為18m3（另有10、28、45、71、100、140等常見規格排量）
DFR1 →控制機構，（DG表示兩位控制直接驅動；DR(G)表；示壓力控制遠程控制；DFR（1）壓力/流量控制；帶有1指在X油路無小孔；DFLR壓力/流量/功率控制；FHD流量       控制，和先導壓力有關帶壓力控制；FE1**流量電控；DFE1**壓力/流量電控；ED電液壓力控制）；
31   →產品系列
R    →轉動方向（R順時針，L逆時針）
P    →密封（P指帶FKM軸封的NBR(丁晴橡膠，符合DIN ISO 1629),V指FKM(佛橡膠，符合DIN ISO 1629)）
P    →軸端（P指帶鍵直軸 DIN 6885,S指花鍵軸SAE,R指花鍵軸SAE(較高的通軸驅動轉矩)）；
A    →安裝法蘭孔（A指ISO 2孔，B指ISO 4孔）；
12   →工作油口連接，{壓力油口B 吸油口S}在相反方向 ，SAE油口米制固定螺釘；
N00  →通軸，（N00無通軸驅動；有通軸驅動帶軸向泵、齒輪泵回徑向柱塞泵KB2、K51、KB3、K01等等）
優質常規型號 - 較短期內供貨：

　　變量式軸向柱塞泵的斜盤傾角為零時稱為中位，此時泵的輸出流量應為零。但有時會出現中位偏離調整機構中點的現象，在中點時仍有流量輸出。其原因是控制器的位置偏離、松動或損傷，需要重新調零、緊固或更換。泵的角度維持力不夠、傾斜角耳軸磨損也會產生這種現象。

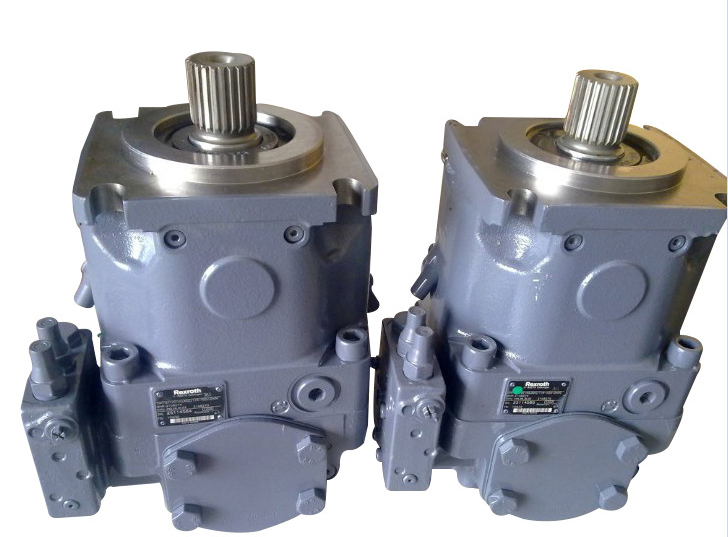

力士樂變量柱塞泵有軸向變量柱塞泵和徑向變量柱塞泵兩種。機械在運動過程中受各種因素影響，所以也會因?yàn)楦鞣N因素而造成機械的故障也是常見的情況，現在為您分析變量柱塞泵的常見故障和解決方法如下：

1．液壓泵輸出流量不足或不輸出油液

（1）吸入量不足。原因是吸油管路上的阻力過大或補油量不足。如泵的轉速過大，油箱中液面過低，進油管漏氣，濾油器堵塞等。

（2）泄漏量過大。原因是泵的間隙過大，密封不良造成。如配油盤被金屬碎片、鐵屑等劃傷，端面漏油；變量機構中的單向閥密封面配合不好，泵體和配油盤的支承面有砂眼或研痕等。可以通過檢查泵體內液壓油中混雜的異物判別泵被損壞的部位。

（3）傾斜盤傾角太小，泵的排量少，這需要調節變量活塞，增加斜盤傾角。

2．中位時排油量不為零

變量式軸向柱塞泵的斜盤傾角為零時稱為中位，此時泵的輸出流量應為零。但有時會出現中位偏離調整機構中點的現象，在中點時仍有流量輸出。其原因是控制器的位置偏離、松動或損傷，需要重新調零、緊固或更換。泵的角度維持力不夠、傾斜角耳軸磨損也會產生這種現象。

3．輸出流量波動

輸出流量波動與很多因素有關。對變量泵可以認為是變量機構的控制不佳造成，如異物進入變量機構，在控制活塞上劃出階痕、磨痕、傷痕等，造成控制活塞運動不穩定。由于放大器能量不足或零件損壞、含有彈簧的控制活塞的阻尼器效能差，都會造成控制活塞運動不穩定。流量不穩定又往往伴隨著壓力波動。這類故障一般要拆開液壓泵，更換受損零部件，加大阻尼，提高彈簧剛度和控制壓力等。

4．輸出壓力異常

泵的輸出壓力是由負載決定的，與輸入轉矩近似成正比。輸出壓力異常有兩種故障。

（1）輸出壓力過低

當泵在自吸狀態下，若進油管路漏氣或系統中液壓缸、單向閥、換向閥等有較大的泄漏，均會使壓力升不上去。這需要找出漏氣處，緊固、更換密封件，即可提高壓力。溢流閥有故障或調整壓力低，系統壓力也上不去，應重新調整壓力或檢修溢流閥。如果液壓泵的缸體與配流盤產生偏差造成大量泄漏，嚴重時，缸體可能破裂，則應重新研磨配合面或更換液壓泵。

（2）輸出壓力過高

若回路負載持續上升，泵的壓力也持續上升，當屬正常。若負載一定，泵的壓力超過負載所需壓力值，則應檢查泵以外的液壓元件，如方向閥、壓力閥、傳動裝置和回油管道。若最大壓力過高，應調整溢流閥。

5．振動和噪聲

振動和噪聲是同時出現的。它們不僅對機器的操作者造成危害，也對環境造成污染。

（1）機械振動和噪聲

如泵軸和電機軸不同心或頂死，旋轉軸的軸承、聯軸節損傷，彈性墊破損和裝配螺栓松動均會產生噪聲。對于高速運轉或傳輸大能量的泵，要定期檢查，記錄各部件的振幅、頻率和噪聲。如泵的轉動頻率與壓力閥的固有頻率相同時，將會引起共振，可改變泵的轉速以消除共振。

（2）管道內液流產生的噪聲

進油管道太細、進油濾油器通流能力過小或堵塞、進油管吸入空氣、油液豁度過高、油面過低吸油不足和高壓管道中產生液擊等，均會產生噪聲。因此，必須正確設計油箱，正確選擇濾油器、油管和方向閥。

6．液壓泵過熱

液壓泵過度發熱有兩個原因，一是機械摩擦生熱。由于運動表面處于干摩擦或半干摩擦狀態，運動部件相互摩擦生熱。二是液體摩擦生熱。高壓油通過各種縫隙泄漏到低壓腔，大量的液壓能損失轉為熱能。所以正確選擇運動部件之間的間隙、油箱容積和冷卻器，可以杜絕泵的過度發熱和油溫過高的現象。另外，回油過濾器堵塞造成回油背壓過高，也會引起油溫過高和泵體過熱。

7．漏油

柱塞泵漏油主要有以下原因：（1）主軸油封損壞或軸有缺陷、劃痕；（2）內部泄漏過大，造成油封處壓力增大，而將油封損傷或沖出；（3）泄油管過細過長，使密封處漏油；（4）泵的外接油管松動，管接頭損傷，密封墊老化或產生裂紋；（5）變量調節機構螺栓松動，密封破損；（6）鑄鐵泵殼有砂眼或焊接不良。
